ART. 98 CO

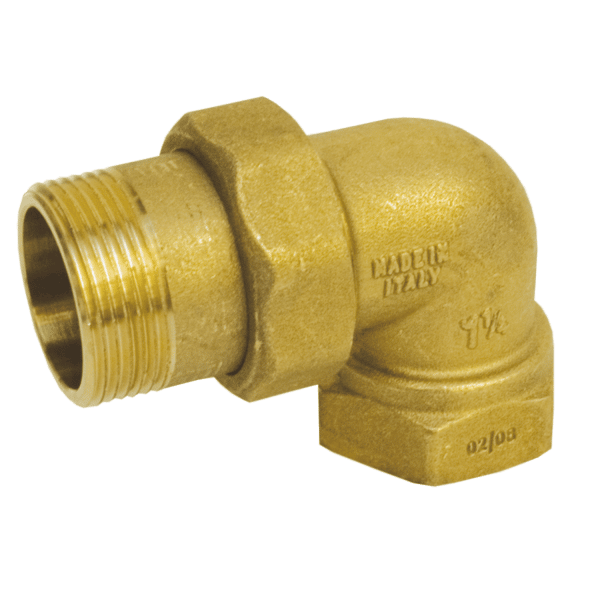

Tre pezzi curvo con o-ring MF

Descrizione

Raccordo a stingere a tre pezzi curvo con o-ring per impianti idrotermosanitari.
Codice prodotto Misura(mm) Busta(nr) New Box(nr) *
3098CO12 1/2" X 1/2" 10 70
3098CO34 3/4" X 3/4" 10 40
3098CO01 1" x 1" 5 20

(*) APE Raccorderie Srl ha introdotto l’utilizzo di una nuova scatola (30x21,5x11), con l’intenzione di ridurre i pesi delle scatole e soddisfare quanto richiesto dal D.Lgs. 81/08.
Si stima che le quantitĂ  di pezzi per la nuova scatola saranno circa la metĂ  della scatola precedente, ma le quantitĂ  reali verranno aggiornate in fase di produzione.
Le scatole precedenti verranno utilizzate fino ad esaurimento.

(**) quantitĂ  stimata

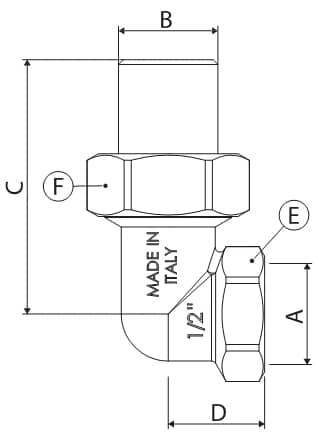

Disegno quotato

Quote

Codice prodotto A(mm) B(mm) C(mm) D(mm) E(mm) F(mm)
3098CO12 G1/2" ISO 228 G1/2" ISO 228 51,20 22 CH 25 CH 25
3098CO34 G3/4" ISO 228 G3/4" ISO 228 59,16 26,50 CH 31 CH 31
3098CO01 G1" ISO 228 G1" ISO 228 67,50 35 CH 38 CH 38
