ART. 752 L

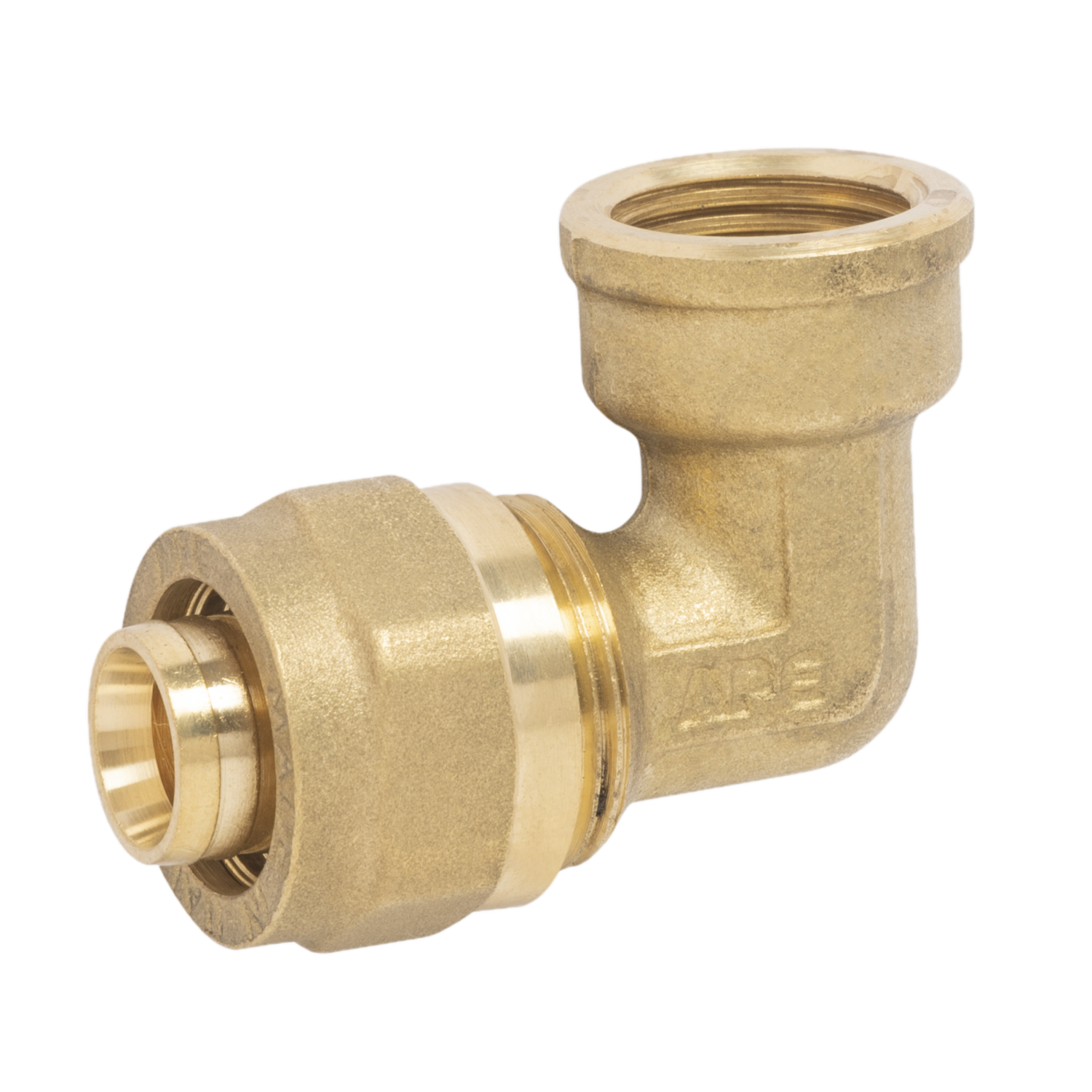

Gomito femmina
Descrizione
Raccordo a gomito femmina per tubo multistrato.
PDFScheda tecnica
| Codice prodotto | Misura(mm) | Busta(nr) | Box(nr) | New Box(nr) * |
|---|---|---|---|---|
| 3752L01216 | 1/2" x Ă16 (2.0) | 10 | 80 | |
| 3752L01218 | 1/2" x Ă18 (2.0) | 10 | 80 | |
| 3752L01220 | 1/2"x Ă20 (2.0) | 10 | 80 | |
| 3752L03418 | 3/4" x Ă18 (2.0) | 10 | 60 | |
| 3752L03420 | 3/4" x Ă20 (2.0) | 10 | 60 | |
| 3752L03426 | 3/4" x Ă26 (3.0) | 5 | 30 | |
| 3752L00126 | 1" x Ă26 (3.0) | 5 | 30 | |
| 3752L00132 | 1" x Ă32 (3.0) | 5 | 20 |
(*) APE Raccorderie Srl ha introdotto lâutilizzo di una nuova scatola (30x21,5x11), con lâintenzione di ridurre i pesi delle scatole e soddisfare quanto richiesto dal D.Lgs. 81/08.
Si stima che le quantitĂ di pezzi per la nuova scatola saranno circa la metĂ della scatola precedente, ma le quantitĂ reali verranno aggiornate in fase di produzione.
Le scatole precedenti verranno utilizzate fino ad esaurimento.
(**) quantitĂ stimata

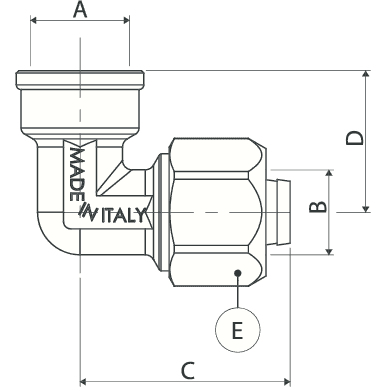

Disegno quotato
Quote
| Codice prodotto | A(mm) | B(mm) | C(mm) | D(mm) | E(mm) |
|---|---|---|---|---|---|
| 3752L01216 | G 1/2â ISO 228 | Ă16 (2.0) | 44,50 | 31,50 | CH 24 |
| 3752L01218 | G 1/2â ISO 228 | Ă18 (2.0) | 44,50 | 30 | CH 28 |
| 3752L01220 | G 1/2â ISO 228 | Ă20 (2.0) | 44,50 | 30 | CH 28 |
| 3752L03418 | G 3/4â ISO 228 | Ă18 (2.0) | 45,50 | 30 | CH 28 |
| 3752L03420 | G 3/4â ISO 228 | Ă20 (2.0) | 45,50 | 30 | CH 28 |
| 3752L03426 | G 3/4â ISO 228 | Ă26 (3.0) | 55 | 35,50 | CH 36 |
| 3752L00126 | G 1â ISO 228 | Ă26 (3.0) | 55 | 38 | CH 36 |
| 3752L00132 | G 1â ISO 228 | Ă32 (3.0) | 63,30 | 45,50 | CH 42 |
