ART. APL 37
Raccordo a U flangiato
Descrizione
Raccordi a pressare per tubo multistrato.
PDFScheda tecnica
| Codice prodotto | Misura(mm) | Busta(nr) | Box(nr) | New Box(nr) * |
|---|---|---|---|---|
| ARL3703100 | 1/2" x ร16 (2.0) | 5 | 25 | 10** |
| ARL3703200 | 1/2" x ร20 (2.0) | 5 | 25 | 10** |
(*) APE Raccorderie Srl ha introdotto lโutilizzo di una nuova scatola (30x21,5x11), con lโintenzione di ridurre i pesi delle scatole e soddisfare quanto richiesto dal D.Lgs. 81/08.
Si stima che le quantitร di pezzi per la nuova scatola saranno circa la metร della scatola precedente, ma le quantitร reali verranno aggiornate in fase di produzione.
Le scatole precedenti verranno utilizzate fino ad esaurimento.
(**) quantitร stimata

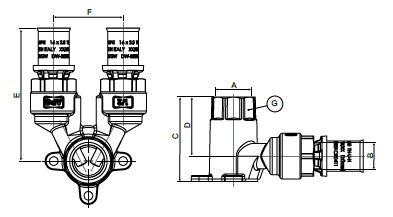

Disegno quotato
Quote
| Codice prodotto | A(mm) | B(mm) | C(mm) | D(mm) | E(mm) | F(mm) | G(mm) |
|---|---|---|---|---|---|---|---|
| ARL3703100 | Rp 1/2" ISO 7 | ร16 (2.0) | 50 | 35 | 76,80 | 40 | CH 26 |
| ARL3703200 | Rp 1/2" ISO 7 | ร20 (2.0) | 50 | 35 | 76,80 | 40 | CH 26 |
