ART. 701 FP
Diritto maschio EN 10226
Descrizione
Raccordo a corpo unico dritto maschio a stringere per tubo multistrato con filettatura UNI EN 10226.
PDFScheda tecnica
| Codice prodotto | Misura(mm) | Busta(nr) | Box(nr) | New Box(nr) * |
|---|---|---|---|---|
| 3701FP381620 | 3/8" x ร16 (2.0) | 5 | 100 | 50** |
| 3701FP121620 | 1/2" x ร16 (2.0) | 10 | 140 | |
| 3701FP122020 | 1/2" x ร20 (2.0) | 10 | 100 | |
| 3701FP341620 | 3/4" x ร16 (2.0) | 10 | 200 | 100** |
| 3701FP342020 | 3/4" x ร20 (2.0) | 10 | 150 | 90 |
| 3701FP342630 | 3/4" x ร26 (3.0) | 5 | 60 | |
| 3701FP012630 | 1" x ร26 (3.0) | 5 | 100 | 50** |
(*) APE Raccorderie Srl ha introdotto lโutilizzo di una nuova scatola (30x21,5x11), con lโintenzione di ridurre i pesi delle scatole e soddisfare quanto richiesto dal D.Lgs. 81/08.
Si stima che le quantitร di pezzi per la nuova scatola saranno circa la metร della scatola precedente, ma le quantitร reali verranno aggiornate in fase di produzione.
Le scatole precedenti verranno utilizzate fino ad esaurimento.
(**) quantitร stimata

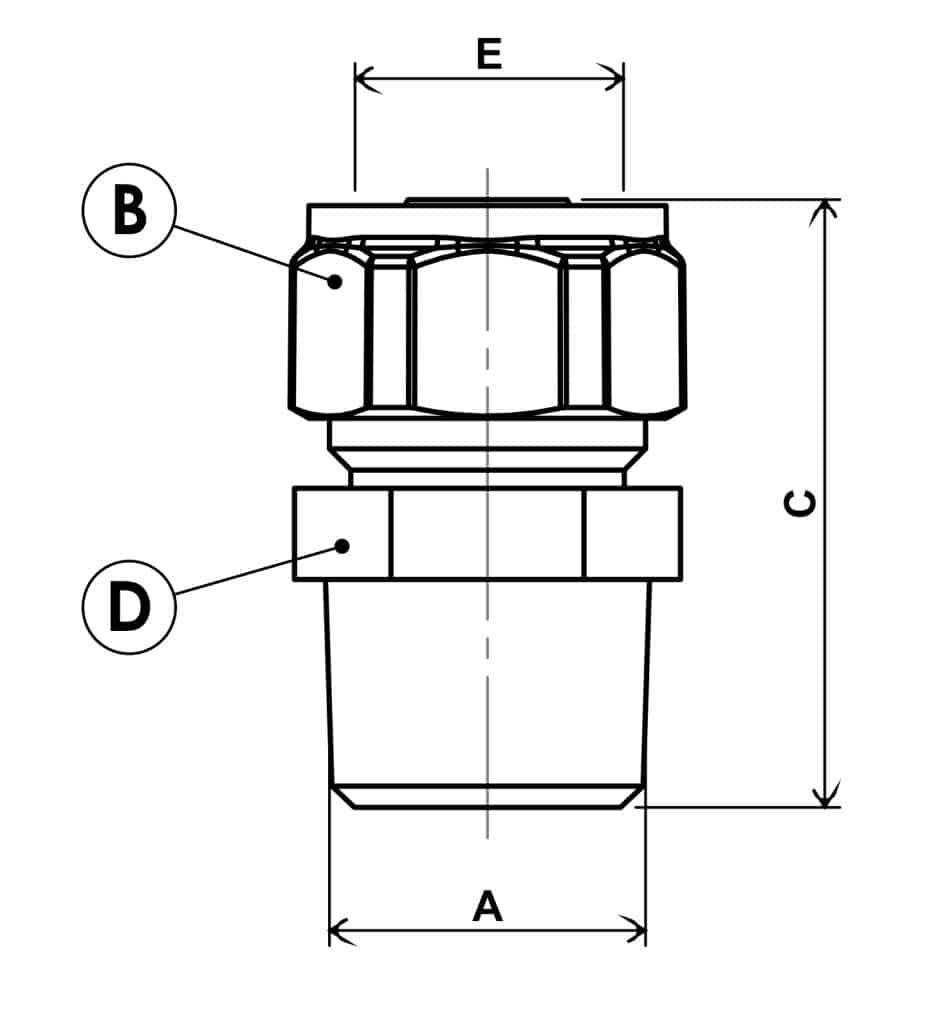

Disegno quotato
Quote
| Codice prodotto | A(mm) | B(mm) | C(mm) | D(mm) | E(mm) |
|---|---|---|---|---|---|
| 3701FP381620 | G 3/8" EN10226 | CH 24 | 36,11 | CH 21 | ร16 (2.0) |
| 3701FP121620 | G 1/2" EN10226 | CH 24 | 40 | CH 22 | ร16 (2.0) |
| 3701FP122020 | G 1/2" EN10226 | CH 30 | 43,64 | CH 27 | ร20 (2.0) |
| 3701FP341620 | G 3/4" EN10226 | CH 24 | 41 | CH 27 | ร16 (2.0) |
| 3701FP342020 | G 3/4" EN10226 | CH 30 | 44,64 | CH 27 | ร20 (2.0) |
| 3701FP342630 | G 3/4" EN10226 | CH 36 | 47,75 | CH 32 | ร26 (3.0) |
| 3701FP012630 | G 1" EN10226 | CH 36 | 50,25 | CH 34 | ร26 (3.0) |
