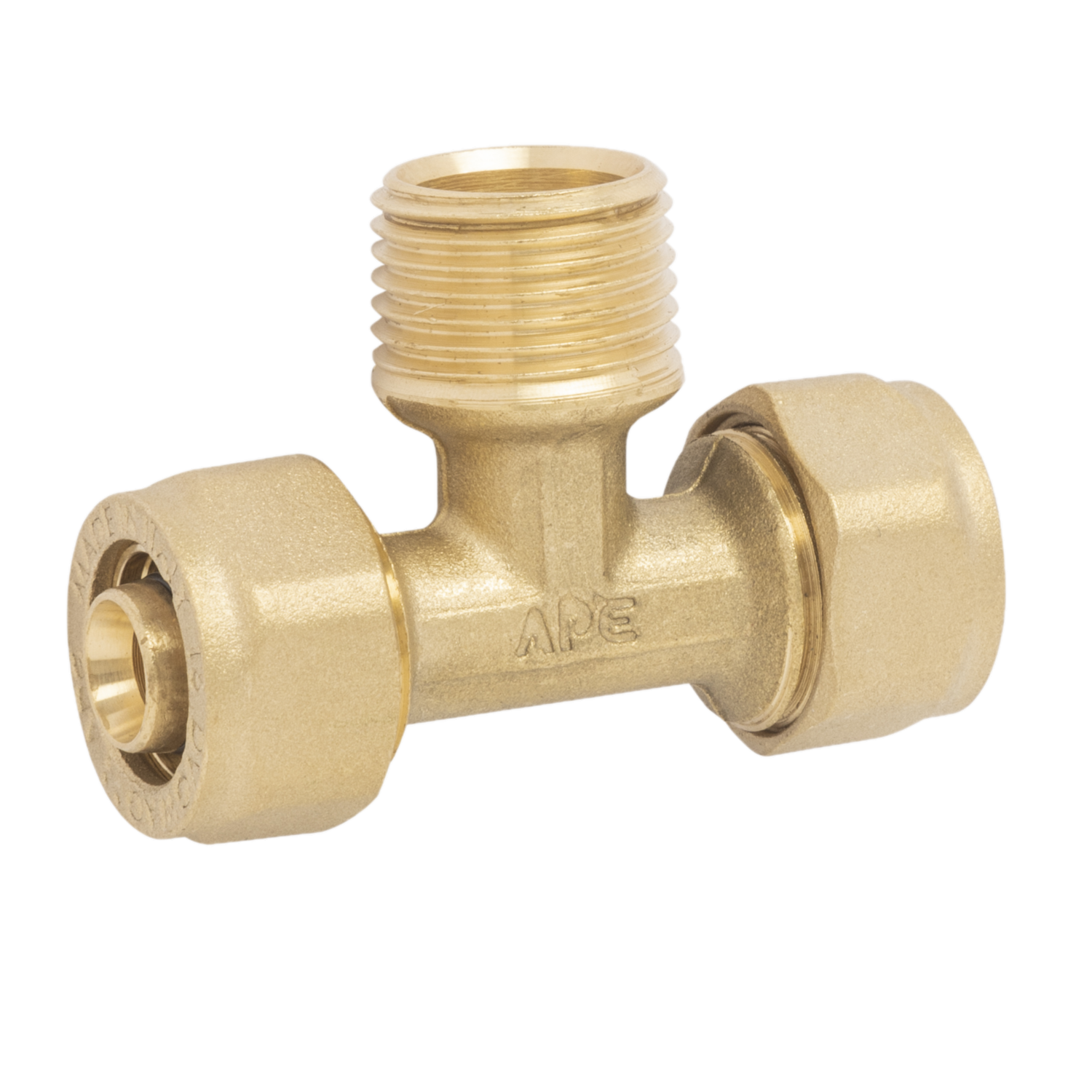

ART. 733 FP
Tee maschio EN 10226
Descrizione
Raccordo a corpo unico tee maschio a stringere per tubo multistrato con filettatura UNI EN 10226.
PDFScheda tecnica
| Codice prodotto | Misura(mm) | Busta(nr) | Box(nr) | New Box(nr) * |
|---|---|---|---|---|
| 3733FP121620 | Ø16 (2.0) x 1/2" x Ø16 (2.0) | 10 | 70 | |
| 3753FP122020 | Ø20 (2.0) x 1/2" x Ø20 (2.0) | 10 | 80 | 40** |
| 3733FP342020 | Ø20 (2.0) x 3/4" x Ø20 (2.0) | 10 | 70 | 30** |
| 3733FP342630 | Ø26 (3.0) x 3/4" x Ø26 (3.0) | 5 | 40 | 20** |
(*) APE Raccorderie Srl ha introdotto l’utilizzo di una nuova scatola (30x21,5x11), con l’intenzione di ridurre i pesi delle scatole e soddisfare quanto richiesto dal D.Lgs. 81/08.
Si stima che le quantità di pezzi per la nuova scatola saranno circa la metà della scatola precedente, ma le quantità reali verranno aggiornate in fase di produzione.
Le scatole precedenti verranno utilizzate fino ad esaurimento.
(**) quantità stimata

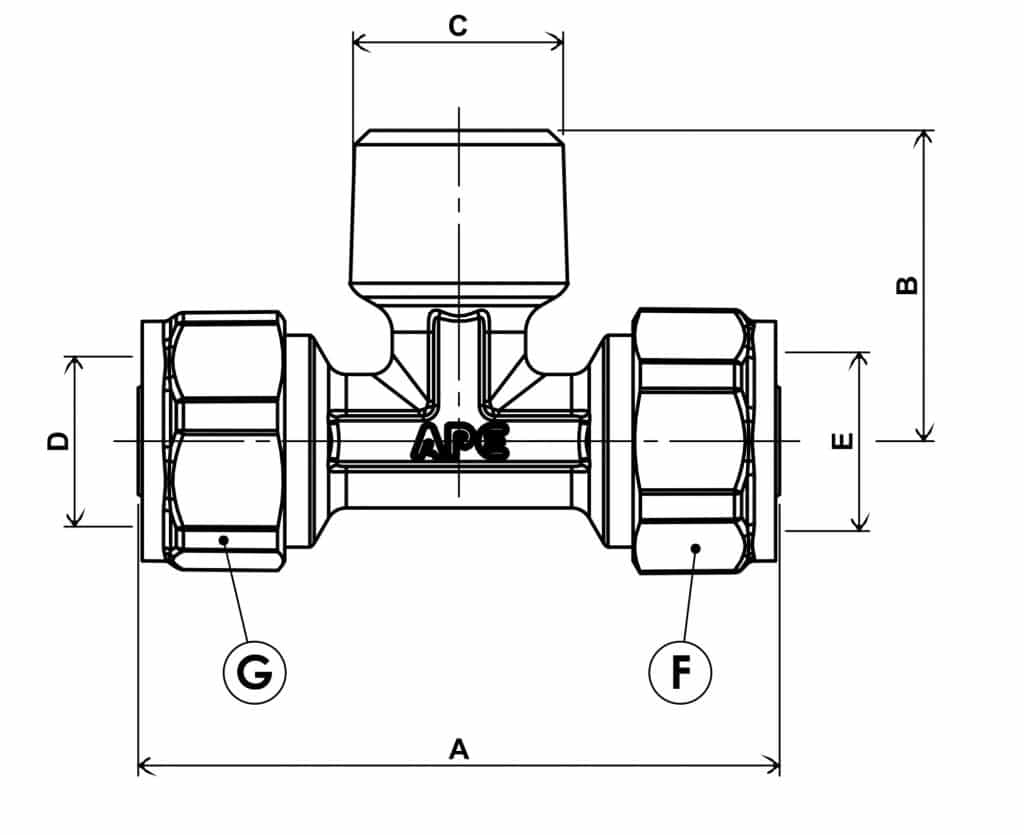

Disegno quotato
Quote
| Codice prodotto | A(mm) | B(mm) | C(mm) | D(mm) | E(mm) | F(mm) | G(mm) |
|---|---|---|---|---|---|---|---|
| 3733FP121620 | 63 | 30,50 | G 1/2" EN10226 | Ø16 | Ø16 | CH 24 | CH 24 |
| 3753FP122020 | 70,28 | 30,50 | G 1/2" EN10226 | Ø20 (2.0) | Ø20 (2.0) | CH 30 | CH 30 |
| 3733FP342020 | 70,28 | 34,50 | G 3/4" EN10226 | Ø20 | Ø20 | CH 30 | CH 30 |
| 3733FP342630 | 91,50 | 36,50 | G 3/4" EN10226 | Ø26 | Ø26 | CH 36 | CH 36 |
